板框式壓濾機是工業生產中的實現固體，液體，板框壓濾機是懸浮液固、液兩相分應用于化工、陶瓷、石油、醫藥、食品、冶煉等行業。也適用于工過濾業污水處理；液壓式為機、電、液一體式。采用液設備壓壓緊，手動機械鎖緊保壓。操作維護方便，運行安全可靠。板框壓濾機的工作原理：用于固體和液體的分離。壓濾機過濾后的泥餅有更高的含固率和優良的分離效果。固液分離的基本原理是：混合液流經過濾介質（濾布），固體停留在濾布上，并逐漸在濾布上堆積形成過濾泥餅。而濾液部分則滲透過濾布，成為不含固體的清液。

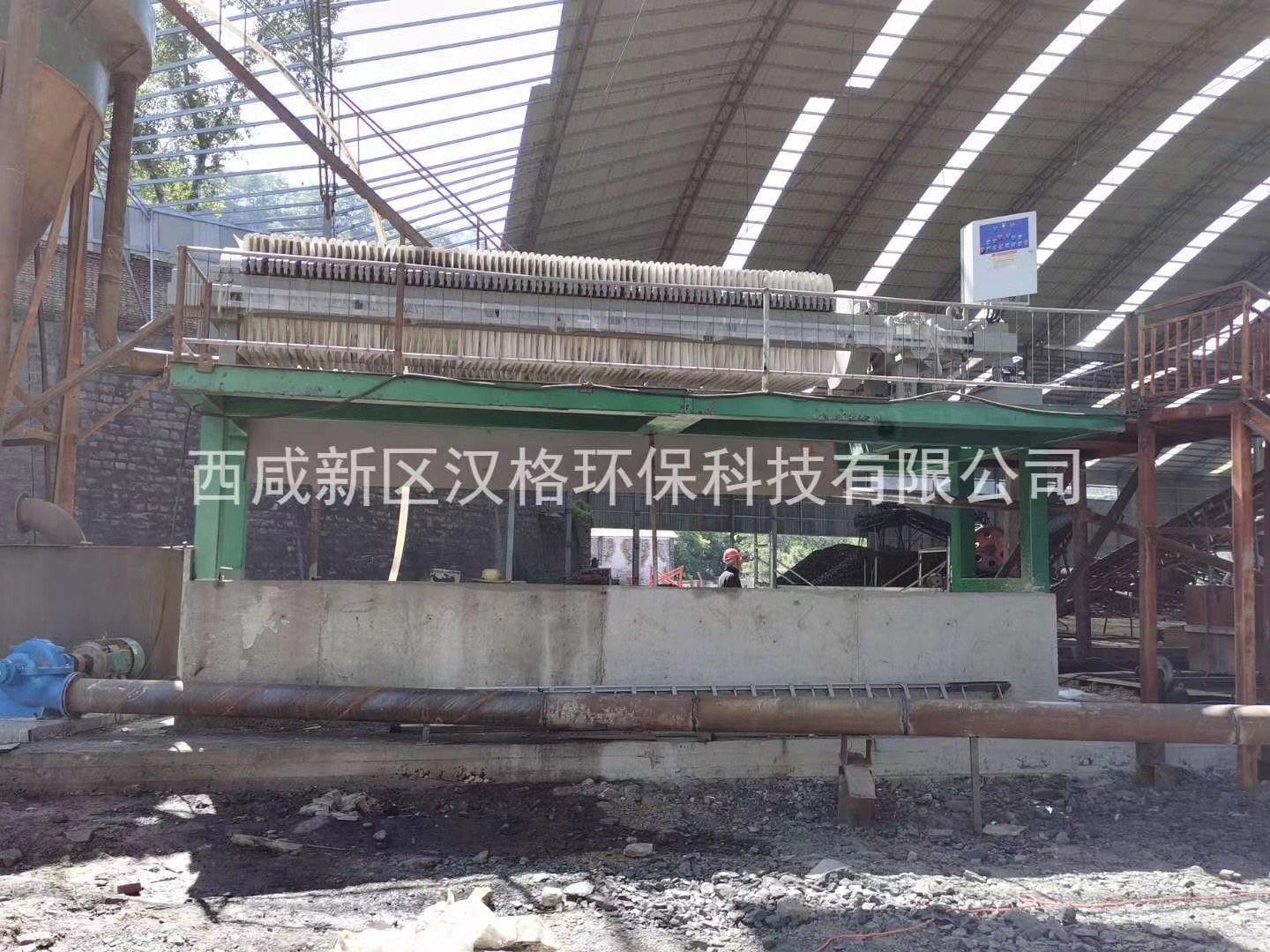

全自動壓濾機使用現場
全自動壓濾機使用現場
全自動壓濾機使用現場

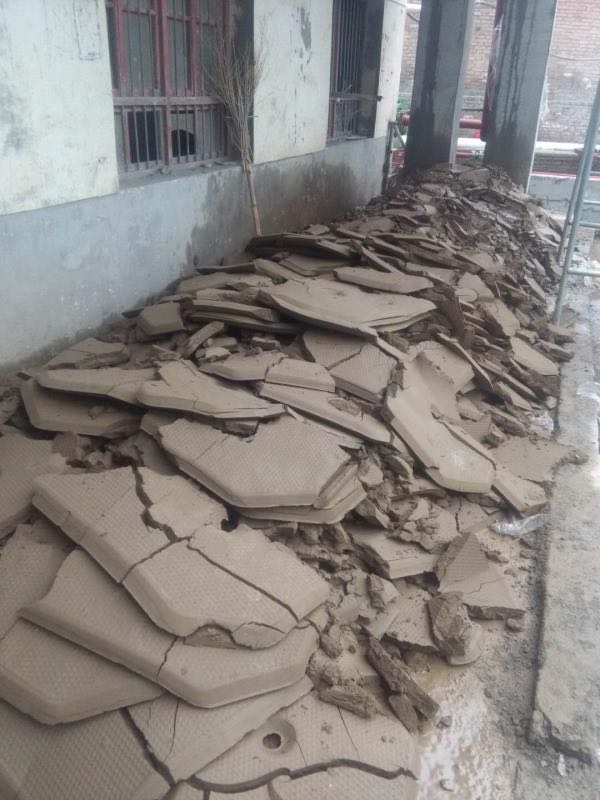

全自動壓濾機泥餅效果

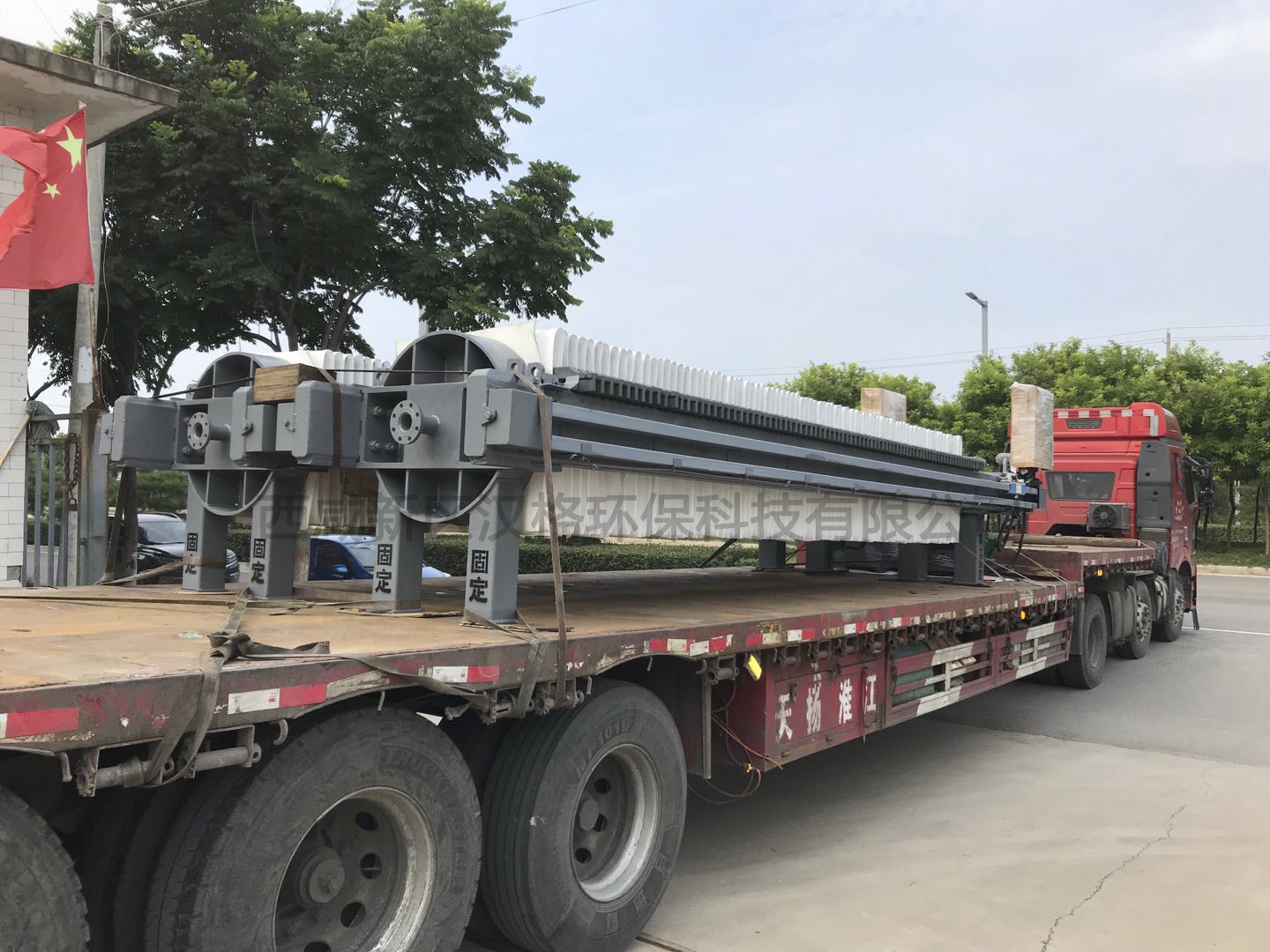

全自動壓濾機發貨現場

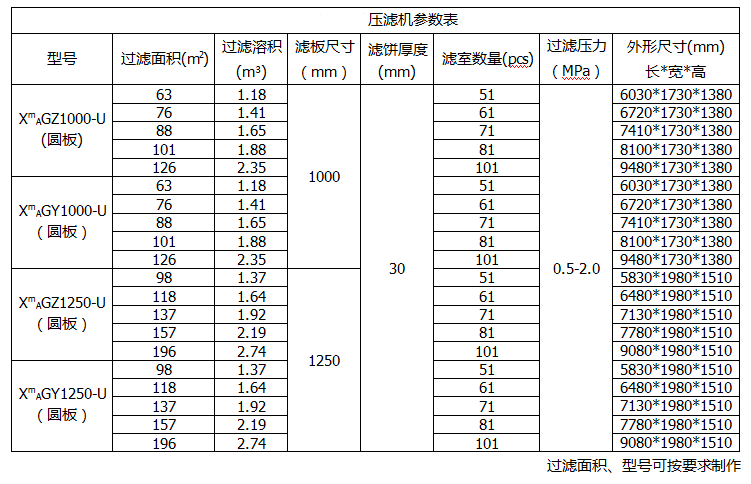

全自動壓濾機參數
板框壓濾機的濾板、濾框和濾布的構造示見圖1，其中為濾框，(b)為濾板，(c)為濾布。板框壓濾機構造見圖2，板框壓濾機及附屬設備布置方式見圖3，除板框壓濾機主機外，還有進泥系統、投藥系統和壓縮空氣系統。
脫水過程：
板與框相間排列而成，在濾板的兩側覆有濾布，用壓緊裝置把板與框壓緊，即在板與框之間構成壓濾室。在板與框的上端中間相同部位開有小孔，壓緊后成為一條通道，加壓到0.2~0.4MPa的污泥，由該通道進入壓濾室，濾板的表面刻有溝槽，下端鉆有供濾液排出的孔道，濾液在壓力下，通過濾布、沿溝槽與孔道排出濾機，使污泥脫水。國內外已開發出自動化的板框壓濾機。板框壓濾機比真空過濾機能承受較高的污泥比阻，這樣就可降低調理劑的消耗量，可使用較便宜的藥劑(如FeSO4·7H2O)。當污泥比阻為5×10~8×10m/kg時，可以不經過預先調理而直接進行過濾。板框壓濾機其泥餅產率和泥餅含水率，應根據試驗資料或類似運行經驗確定。泥餅含水率一般可為75%~80%。
